Aufgabe und Anforderungen
Eine Dachterrasse wurde komplett erneuert und dabei individuell und modern gestaltet. Wirklich komplett ist sie allerdings erst mit der passenden Beleuchtung. Sie sorgt für die gewünschte Stimmung und wertet die Terrasse auf, egal ob man im Sommer die Abendstunden draußen verbringt oder bei schlechtem Wetter aus dem Fenster schaut.
Wie die Beleuchtung einmal aussehen soll, stand nach Fertigstellung der Terrasse schnell fest. Es sollen LED-Spots von den Geländerpfosten aus nach unten auf den neuen Boden scheinen. Bezüglich der Umsetzung bestand allerdings allgemeine Ratlosigkeit. Kleine LED-Spots konnte der Elektriker besorgen, eine geeignete Möglichkeit, sie optisch ansprechend an den Pfosten zu befestigen, hatte er nicht und war auf dem Markt nicht zu finden. Es musste also eine individuelle Lösung in Form einer Sonderanfertigung eines geeigneten Halters gefunden werden.
3d-Scan der beteiligten Komponenten

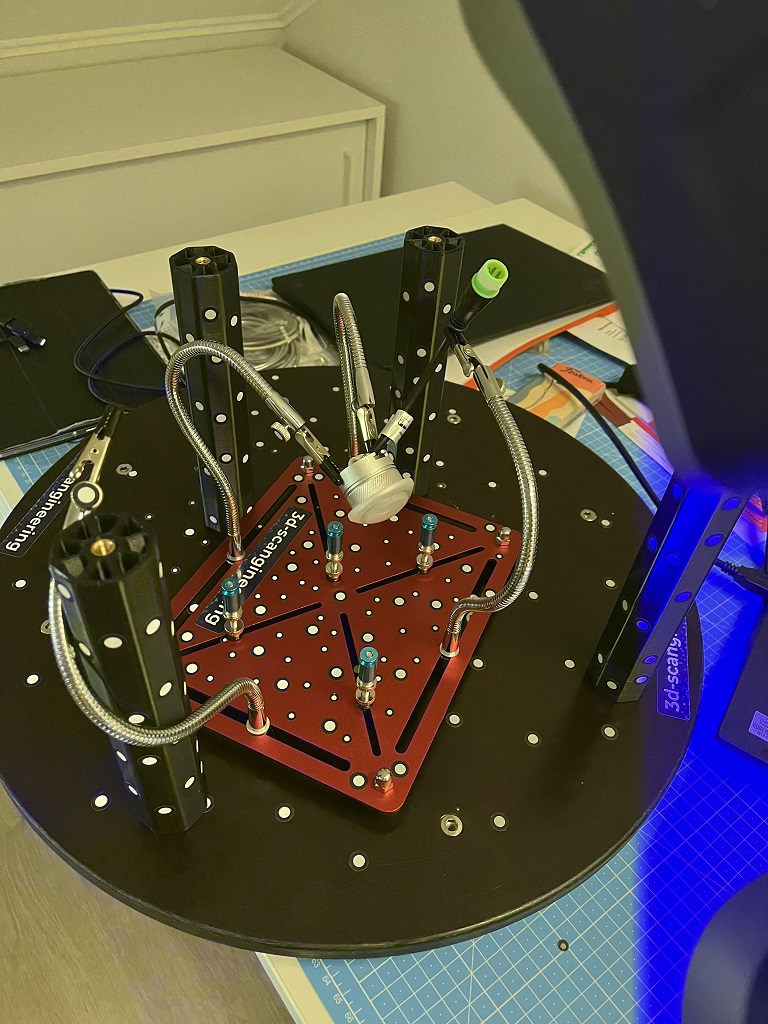

Zunächst wurde ein Ausschnitt des Geländers mit Geländerpfosten in 3d gescannt. Anschließend einer der zu verwendenden LED-Spots. Natürlich hätte man diese geometrisch relativ einfachen Teile auch händisch messen können. Der 3d-Scan gewährleistet allerdings eine passgenaue Lösung und es werden keine Messwerte vergessen, die evtl. später bei der Konstruktion ggf. auch aufgrund von Planänderungen fehlen. Zudem vereinfachen die 3d-Scandaten die Konstruktion und sind auch behilflich dabei, die erarbeitete Lösung zu präsentieren, da man die Konstruktion so im Kontext betrachten kann.
Ausrichtung der Komponenten

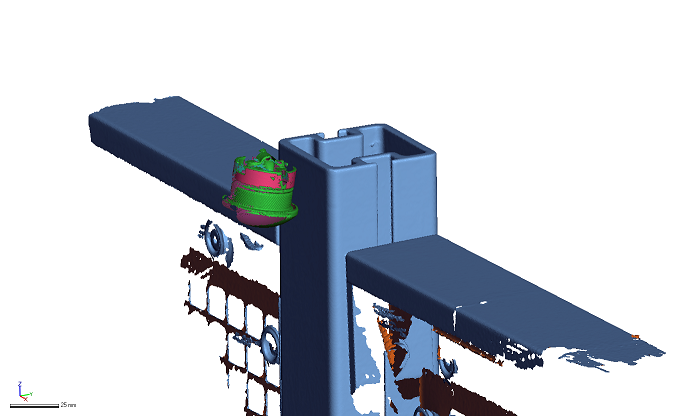

Nach dem 3d-Scan der der Lampe und des Geländerabschnitts wurden die 3d-Scandaten zunächst im Koordinatensystem ausgerichtet und anschließend die Lampe in gewünschter Position zum Geländerpfosten positioniert.
CAD-Konstruktion

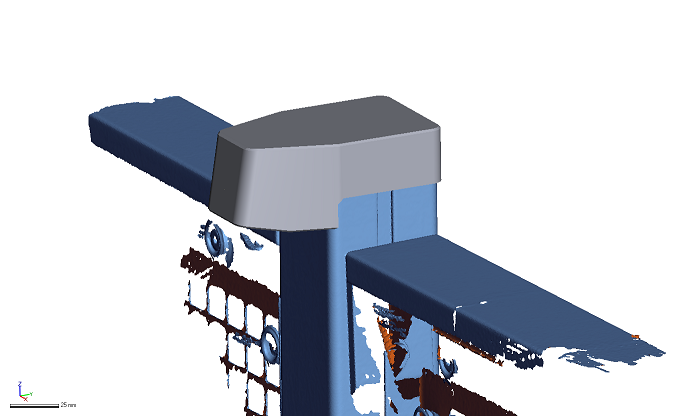

Nach der Anordnung der Lampe in der gewünschten Position erfolgte die Konstruktion des Halters im CAD-System. Dabei gab es folgende Anforderungen zu berücksichtigen:
- Optik
Die Halter sollen unauffällig bzw. unaufdringlich sein, nicht zu groß. Außerdem sollten sie zum modernen Design der Terrasse passen und die Lampen sollen nicht sichtbar sein (indirekte Beleuchtung). - Funktion
Die Halter sollen werkzeug- und spurlos auf die Pfosten aufgesetzt und wieder abgenommen und die Lampen eingesetzt und entnommen werden können. Dadurch bleibt die Beleuchtung wartungsfreundlich und rückstandslos wieder entfernbar.
Weiter soll eine interne Kabelführung von der Lampe in den Pfosten und aus dem Pfosten heraus möglich sein.
Sie sollen sowohl der Lampe als auch dem Inneren des Pfostens und somit der Gebäudestruktur im Bereich der Pfostenbefestigung Schutz vor eindringendem Regenwasser bieten. - Herstellung
Die Halter sollen mittels FDM-3d-Druckverfahren hergestellt werden. Die Konstruktion wurde auf dieses Verfahren hin optimiert.

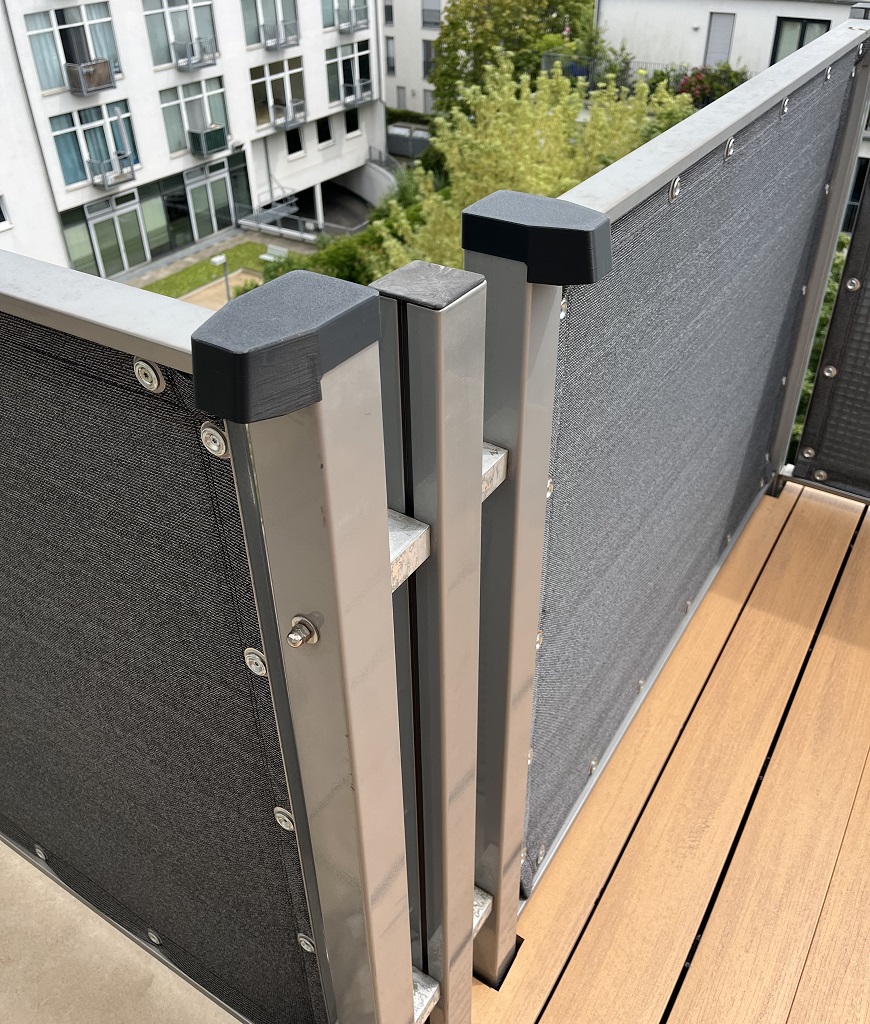

Ergebnis – individuelle Halter zur Anbringung von LED-Spots an Geländerpfosten
Mit den erzeugten Daten konnten die benötigten Halter schnell mittels 3d-Druck hergestellt und eingebaut werden. Der Bauherr ist glücklich und zufrieden, der Elektriker begeistert – ihm fielen gleich noch ein paar Probleme ein, die wir ggf. für ihn lösen können…
